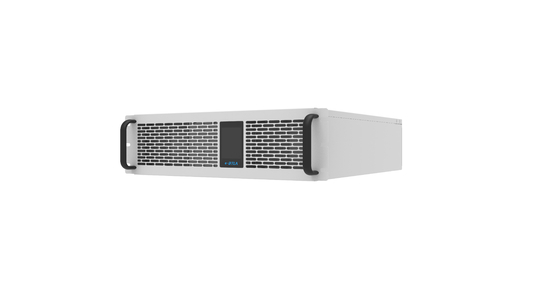

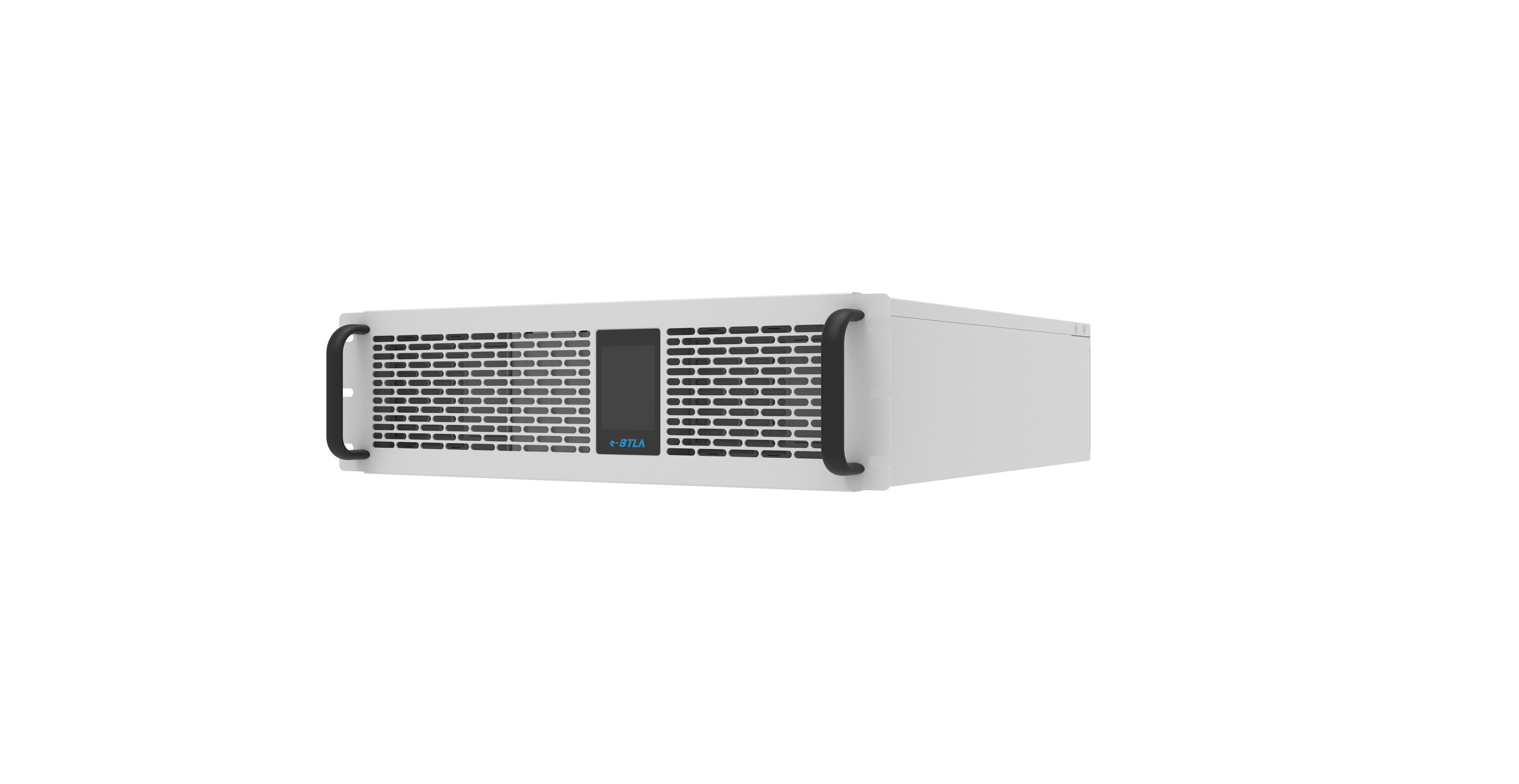

Modulo de alimentação bidirecional AC/DC isolado de alta frequência de 12 kW
Introdução ao produto
12 kW 120A 10Vdc-450Vdc Módulo de alimentação bidirecional AC/DC isolado de alta frequência
Equipamento de alimentação bidirecional da série BTLA-MTS, destinado a três sistemas elétricos (bateria, motor, comando eletrónico) e veículo a célula de combustível,desenvolvimento de equipamentos profissionais para ensaios de pilha e de alta potência AC/DCO projeto digital completo garante a precisão e a eficácia do controlo e apresenta as características de saída estável e resposta rápida.É utilizado no teste de carga e descarga de vários tipos de baterias (bateria de lítio), bateria de alimentação, bateria de armazenamento de energia), P&D e produção de veículos elétricos, tais como acionamento elétrico, AC/DC a bordo, DC/DC, bem como P&D e produção de pilhas de carregamento AC/DC, etc.
Características
- Transferência de energia bidireccional, interruptor transversal sem conexões;
- Alto intervalo de tensão de saída, alta precisão, resposta dinâmica rápida;
- Isolamento de alta frequência, maior segurança;
- Proteção de segurança múltipla, proteção contra sobre-voltagem/baixa-voltagem de entrada, ligação anti-reverso de saída, proteção contra curto-circuito, proteção contra sobre-temperatura, detecção anormal de ductos de vento, etc.;
- Projeto modular, fácil manutenção, suporte à expansão paralela da capacidade;
- Ampla gama de temperaturas de funcionamento: -20 °C ~ 45 °C;
- Equipados com função de comutação de rede/fora de rede;
- Design de interruptor suave, baixa perda, alta eficiência;
- DSP design, realizar controle digital completo;
- Funções de comando local e de comando remoto;
- Interface externa rica;
- Projeto térmico rigoroso do sistema, baixa elevação de temperatura, longa vida útil;
- Controle de operação com ecrã táctil, simples e intuitivo.
Parâmetro técnico
Parâmetros laterais AC
| |
|
O número de veículos de transporte deve ser indicado. |
- Potência nominal de entrada
|
12 kW |
|
| Conexão |
Sistema de três fios monofásico |
|
| Intervalo de tensão |
220Vac± 15% |
|
| Frequência e faixa nominal |
45 ∼ 65 Hz ((Rede de alimentação adaptativa 50/60 Hz) |
| Intervalo de regulação do fator de potência |
± 1 |
| THDi |
≤ 5% |
Parâmetros laterais de CC
Características básicas
| |
Descrição |
| Função de arranque AC/DC |
- Sim, sim. |
| Tempo de mudança para a frente e para trás |
≤ 10 ms |
| Tempo de comutação fora da rede/conectado à rede |
≤ 10 ms |
|
|
92% |
| P*P*D |
131*436*540 mm |
|
|
22 kg |
Condições ambientais
- Intervalo de temperatura de funcionamento
|
°C |
-20°C~+45°C |
|
- Intervalo de umidade de trabalho
|
% RH |
< + 95 |
Umidade relativa, não condensante |
| Temperatura de armazenamento |
°C |
-40 ~ +55 |
|
|
|
% RH |
0 ~ + 95 |
Umidade relativa, não condensante |
|
|
- |
- Refrigeração por força de ar
|
|
|
|
m |
3000 |
|
|
|
- |
Proteção IP20 |
|
|
|
dB |
< 70 |
|
Comunicação
| Modo de comunicação |
- |
- CAN, RS485, Ethernet, contacto seco
|
|
| Sinal de notificação |
- |
Vários sinais de protecção, sinais de tensão e de corrente |
|
| Sinal de recepção |
- |
Em sinal desligado |
|
Todos os desempenhos e parâmetros estão sujeitos à confirmação mais recente do nosso departamento técnico.
