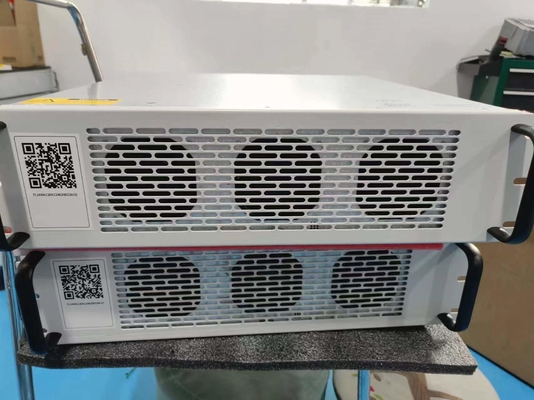

Modulo de potência de conversão bidirecional AC DC de 130 kW para microrredes e sistemas de armazenamento de energia
| Lugar de origem: | China |
| Marca: | ANE |
| Número do modelo: | O número de unidades de produção deve ser indicado. |
| Quantidade de ordem mínima: | 5 |
| Preço: | Exwork: 2,000~5,000 USD |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 45 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 2000 por mês |
|
Informações detalhadas |
|||
Descrição do produto
130 kW Modulo de Energia AC / DC bidirecional para Microgrid e Sistema de Armazenamento de Energia
Ficha de dados
| Modelo | O número de unidades de produção deve ser indicado. |
| Parâmetros do lado AC da rede | |
| Sistema de fiação | Sistema de três fases de cinco fios |
| Voltagem nominal | AC380V |
| Potência nominal | 130 kW |
| Intervalo de tensão | AC380V ± 15% |
| Corrente nominal | 201A |
| Frequência nominal | 50 Hz/60 Hz |
| Faixa de frequências | 50/60Hz±5Hz |
| Intervalo de regulação do fator de potência | ± 1 |
| Teor harmónico de THDi | ≤ 3% |
| Parâmetros do lado AC fora da rede | |
| Voltagem nominal | 380Vac |
| Intervalo de tensão | 380Vac±15% |
| Precisão da tensão | ≤ 1% |
| Frequência de saída | 50/60Hz±5Hz |
| Parâmetros laterais de CC | |
| Intervalo de tensão | DC680V~DC1000V |
| Intervalo de corrente | ±194A |
| Erro de tensão | ≤ 1% |
| Precisão da tensão estabilizada | ≤ 1% |
| Erro atual | ≤ 1% |
| Precisão de corrente estabilizada | ≤ 1% |
| Característica de limitação de tensão | - Sim, sim. |
| - Sim, sim. |
| Características básicas | |
| Interruptor fora da rede/ligado à rede | Construído |
| Capacidade de arranque AC e DC | Apoio |
| Tempo de comutação para a frente e para trás | < 10 ms |
| Eficiência máxima | 980,6% |
| Capacidade de sobrecarga | 1.1 vezes ≥ 10min, 1,2 vezes ≥ 1min |
| Tempo de comutação fora da rede/conectado à rede | < 10 ms |
| Temperatura de funcionamento | -20°C+45°C (acima de +45°C) |
| Umidade de trabalho | ≤ 95%RH, sem condensação |
| temperatura de armazenamento | -40°C+55°C |
| Umidade de armazenamento | 0 ~ 95%RH |
| Método de arrefecimento | Refrigeração por ar forçado inteligente |
| Altitude | 3000m |
| Comunicação | RS485, CAN, Ethernet, contato seco |
| Protecção das ilhas | Apoio |
| Característica de protecção | Proteção de segurança múltipla, proteção contra tensões AC e DC, proteção contra sobrecorrência, proteção contra curto-circuito, proteção contra a corrente contínua, proteção contra a sequência de fases AC,Proteção contra temperaturas excessivas, detecção de anomalias no ventilador, etc. |
| Nível de protecção | Proteção IP20 |
| Ruído | < 70 dB |
| Peso | 36 kg |
| Tamanho (H*W*D) 129*443*500mm | |
Todos os desempenhos e parâmetros estarão sujeitos ao mais recente do nosso departamento técnico.
Produto Introdução
Este conversor bidirecional de armazenamento de energia AC/DC adota design modular, algoritmo de controle avançado para realizar paralelo multi-máquina e tem função de compensação de potência reativa.O nível de potência do sistema paralelo abrange 130 kW ~ 1.3 MW. A série de produtos tem funções de monitorização local e de programação remota do sistema EMS, com excelente adaptabilidade à carga e adaptabilidade à rede de energia, ao mesmo tempo,O design independente do ducto de ar faz com que possa lidar efetivamente com uma variedade de ambientes de aplicação complexos, o sistema é mais seguro, fiável, económico, adaptável ao ambiente.
Características
Alta eficiência
- O valor de PF é ± 1 no lado AC, melhorar a capacidade de carga
- A nossa tecnologia patenteada foi adotada para realizar o fluxo bidirecional de energia
- Comutação para a frente e para trás sem problemas
- ¢ Alta resposta dinâmica, tempo de comutação de carga total tão baixo como 10 ms
- ¢ Saída de ampla gama de tensão, alta precisão, resposta dinâmica rápida
Segurança
- Alto desempenho de protecção fiável, resistência a altas e baixas temperaturas, humidade, salinidade e outros ambientes adversos
- A tecnologia paralela escalonada reduz a corrente de ondulação
- Proteção de segurança múltipla, proteção contra sobre/baixa tensão de entrada, ligação anti-reverso de saída, proteção contra curto-circuito, proteção contra sobre-temperatura, detecção de anomalias do ventilador, etc.
- Perda baixa em modo de espera
- Tecnologia de controlo inteligente multidimensional do ventilador, reduzindo o consumo de energia e o ruído
- O DSP deve conceber e realizar o controlo digital completo
- Pode interagir directamente com o BMS da bateria
- A interface externa é rica, cooperando com o acesso ao transformador de isolamento
Conveniente
- ¢Construção modular, fácil de manter e de expansão paralela
- ¢ Alta densidade de potência, pequeno volume, peso leve
- ¢ Com função de interruptor de ligação/desligação ((STS)
- Suporte de rede de módulos, controlo de funcionamento de telemóvel, simples e intuitivo
