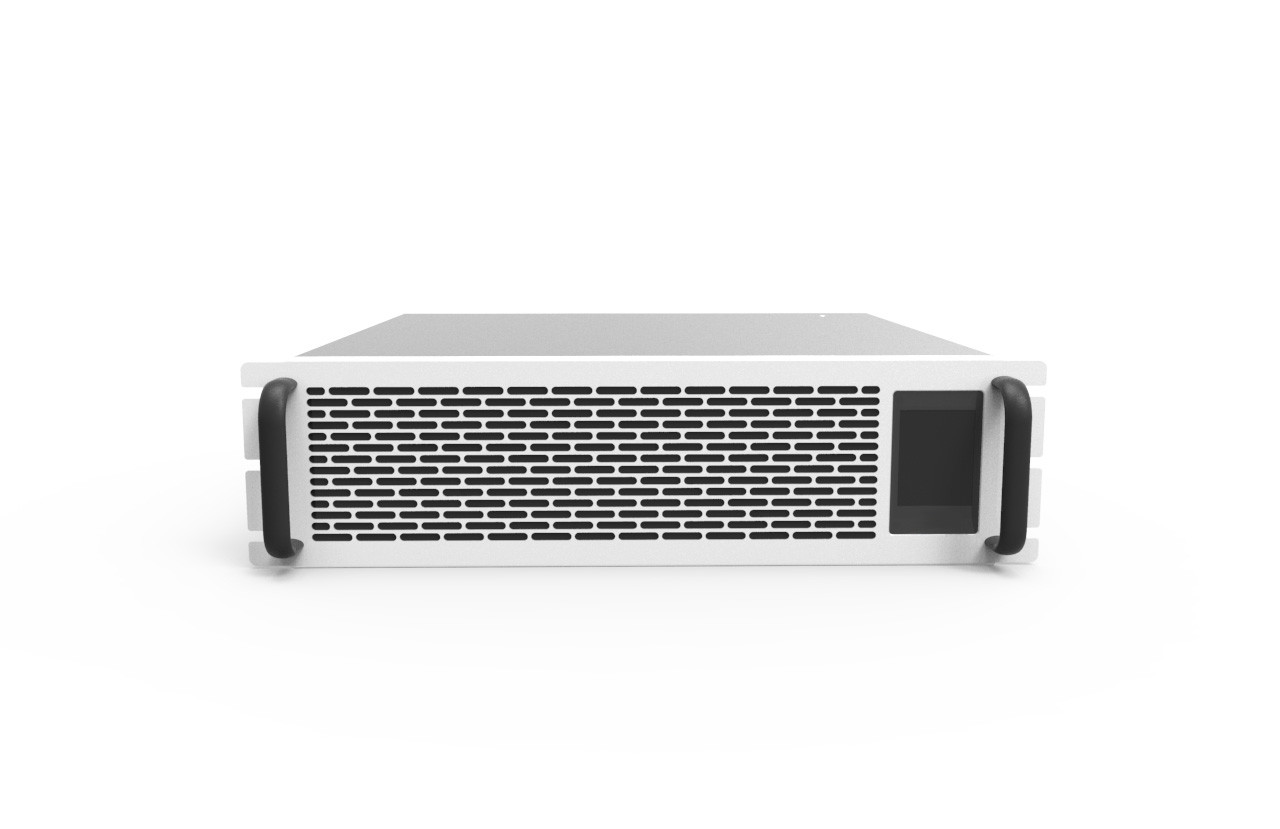

Modulo de conversão AC DC de alta potência de 15 kW para sistema de armazenamento de energia
| Lugar de origem: | China |
| Marca: | ANE |
| Número do modelo: | PMA015-A011-HI |
| Quantidade de ordem mínima: | 10 |
| Preço: | FOB: 1,000 USD~5,000 USD |
| Detalhes da embalagem: | Cartão |
| Tempo de entrega: | 30 dias úteis |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 20000 por mês |
|
Informações detalhadas |
|||
Descrição do produto
Modulo de alimentação bidireccional AC DC de 15 kW para microrredes e sistemas de armazenamento de energia.
O módulo ANE de 15 kW é um módulo bidirecional CA-CC especialmente desenvolvido para equipamentos de ensaio de baterias e microrredes e sistemas de armazenamento de energia, fonte de alimentação analógica CA-CA, carga electrónica de feedback,Equipamento de carga-descarga de veículos eléctricos e equipamento de armazenamento de energia, que adota o mais recente design de hardware otimizado, algoritmo de controle avançado e processo de fabricação avançado.Compatível com quase todos os requisitos de carga e descarga dos equipamentos de armazenamento de energiaEste módulo tem as vantagens de uma gama de potência constante ultra larga, excelente capacidade de corrente constante de baixa tensão, alta eficiência ponderada em toda a gama de potência,grande intervalo de trabalho de temperatura limiteO funcionamento do sistema é mais seguro, mais fiável, mais económico e mais adaptável ao ambiente.
Características
- O funcionamento inteligente ligado à rede, o fator de alta potência bidirecional, a corrente harmônica baixa bidirecional, podem efetivamente melhorar a qualidade da rede de energia;
- Estabelecer as características da função de carga eletrónica bidireccional de alimentação em corrente contínua e de retroalimentação numa única operação inteligente para a frente e para trás, com um interruptor de potência e carga sem interrupções;
- Com função de comutação off-grid/grid-connected. Alta resposta dinâmica, tempo de comutação de carga total tão baixo quanto 10 ms;
- Com proteção de ilha (regulavel), funcionamento inteligente para a frente e para trás para melhorar a fiabilidade do sistema;
- Com múltiplos modos de tensão constante, corrente constante, resistência constante e potência constante;
- Com função programável de saída, pode simular uma variedade de curvas de características de alimentação e carga;
- Projeto modular, fácil de expandir a capacidade;
- Ampla gama de tensões de saída: 50 Vdc ~ 950 Vdc, alta precisão e resposta dinâmica rápida;
- O projeto DSP inteligente permite o controlo digital completo do módulo de conversão de armazenamento de energia e determina a elevada fiabilidade do controlo;
- Controle do funcionamento por ecrã táctil, simples e intuitivo;
- Proteção de segurança múltipla, proteção contra tensão de entrada e de saída, proteção contra ligação inversa de saída, proteção contra curto-circuito, proteção contra sobre-temperatura, detecção de anomalias nos ductos de ar,etc..
Parâmetro técnico
Parâmetro do lado AC
| Modelo | PMA015-A011-HI |
| Conexão | TN-S |
| Voltagem nominal | 380Vac |
| Intervalo de tensão | 380Vac±15% |
| faixa de frequência | 45 ̊65 Hz |
| PF | 0.99 |
| THDi | ≤ 3% |
| Frequência e faixa nominal | 45 ̊65 Hz |
| THDi | ≤ 3% |
| Função de arranque AC/DC | Apoio |
| Alterar o tempo para a frente e para trás | ≤ 10 ms |
| Eficiência máxima | ≥ 93,5% |
Parâmetro do lado de CC
| Modelo | PMA015-A011-HI |
| Valor nominal | 300Vdc/50A |
| Potência nominal | 15 kW |
| Intervalo de corrente | ±50A |
| Precisão atual | 00,1% F.S/0,05% F.S. |
| Intervalo de tensão | 50 ̊950Vdc |
| Precisão da tensão | 00,1% F.S/0,05% F.S. |
Condições ambientais
| Intervalo de temperatura de funcionamento | °C | -20°C a 45°C | |
|
Intervalo de umidade de trabalho |
% RH | < + 95 | Umidade relativa, não condensante |
| Temperatura de armazenamento | °C | -40 ~ +55 | |
| Umidade de armazenamento | % RH | 0 ~ + 95 | Umidade relativa, não condensante |
| Modo de arrefecimento | - |
Refrigeração por ar |
|
| Altitude | m | 3000 | / |
| Grau IP | - | Proteção IP20 | |
| Ruído | - | ≤ 70 dB |
Função de comunicação
| Modo de comunicação | - | CAN, RS485, Ethernet, contato seco. | |
| Relate o sinal. | - | Vários sinais de protecção, sinais de tensão e de corrente. | |
| Sinal de recepção | - | Em sinal desligado. |
