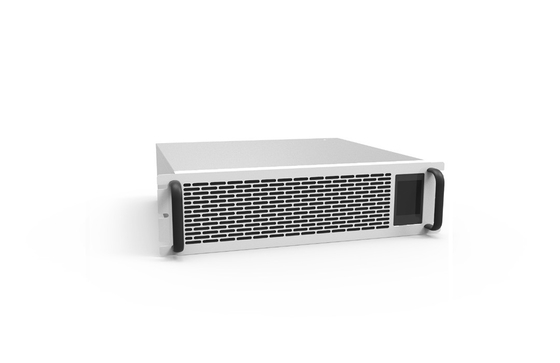

AC400V 30kW Conversor de alta potência AC DC com proteção de ilha
Detalhes do produto
| Lugar de origem: | China |
| Marca: | ANE |
| Certificação: | CE，IEC 50549 |
| Número do modelo: | PMA030-A011-H |
Termos do pagamento & do transporte
| Quantidade de ordem mínima: | 10 |
| Preço: | FOB: 2,000 USD~5,000 USD |
| Detalhes da embalagem: | Cartão |
| Tempo de entrega: | 30 dias úteis |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 20000 por mês |
|
Informações detalhadas |
|||
Descrição do produto
30 KW AC DC Bidirectional Power Module For Microgrid and Energy Storage System (Módulo de alimentação bidirecional AC DC de 30 kW para redes de microondas e sistemas de armazenamento de energia).
Características
- Com função de comutação off-grid/grid-connected. Alta resposta dinâmica, tempo de comutação de carga total tão baixo quanto 10 ms;
- Com proteção de ilha (regulavel), funcionamento inteligente para a frente e para trás para melhorar a fiabilidade do sistema;
- Com múltiplos modos de tensão constante, corrente constante, resistência constante e potência constante;
- Com função programável de saída, pode simular uma variedade de curvas de características de alimentação e carga;
- Projeto modular, fácil de expandir a capacidade;
- O funcionamento inteligente ligado à rede, o fator de alta potência bidirecional, a corrente harmônica baixa bidirecional, podem efetivamente melhorar a qualidade da rede de energia;
- Estabelecer as características da função de carga eletrónica bidireccional de alimentação em corrente contínua e de retroalimentação numa única operação inteligente para a frente e para trás, com um interruptor de potência e carga sem interrupções;
- Ampla gama de tensões de saída: 50 Vdc ~ 950 Vdc, alta precisão e resposta dinâmica rápida;
- O projeto DSP inteligente permite o controlo digital completo do módulo de conversão de armazenamento de energia e determina a elevada fiabilidade do controlo;
- Controle do funcionamento por ecrã táctil, simples e intuitivo;
- Proteção de segurança múltipla, proteção contra tensão de entrada e de saída, proteção contra ligação inversa de saída, proteção contra curto-circuito, proteção contra sobre-temperatura, detecção de anomalias nos ductos de ar,etc..
O módulo ANE de 30 kW é um módulo bidirecional CA-CC especialmente desenvolvido para equipamentos de ensaio de baterias e microrredes e sistemas de armazenamento de energia, fonte de alimentação analógica CA-CA, carga electrónica de feedback,Equipamento de carga-descarga de veículos eléctricos e equipamento de armazenamento de energia, que adota o mais recente design de hardware otimizado, algoritmo de controle avançado e processo de fabricação avançado.Compatível com quase todos os requisitos de carga e descarga dos equipamentos de armazenamento de energiaEste módulo tem as vantagens de uma gama de potência constante ultra larga, excelente capacidade de corrente constante de baixa tensão, alta eficiência ponderada em toda a gama de potência,grande intervalo de trabalho de temperatura limiteO funcionamento do sistema é mais seguro, mais fiável, mais económico e mais adaptável ao ambiente.
Parâmetro técnico
| Modelo | PMA030-A011-H | |
| Parâmetros de ligação da rede lateral AC | ||
| Voltagem nominal | AC380V | |
| Potência nominal | 30 kW | |
| Potência máxima | 33 kW | |
| Intervalo de tensão | AC380V ± 15% | |
| Intervalo de corrente | ± 45A | |
| Frequência nominal | 50 Hz/60 Hz | |
| Faixa ajustável do fator de potência | - 0,99 a 0.99 | |
| Componente de corrente contínua | ≤ 0,5% | |
| Teor harmónico de THDi | ≤ 3% | |
| Parâmetros do lado AC fora da rede | ||
| Voltagem nominal | AC380V | |
| Frequência nominal | 50 Hz/60 Hz | |
| Precisão da tensão estabilizada | ≤ 1% | |
| Intervalo de regulação da tensão | AC380V ± 15% | |
| Fator de potência | > 099 | |
| Teor harmónico de THDu | ≤ 3% | |
| Voltagem de saída componente CC | ≤ 0,5% | |
| Intervalo de transição de tensão | ≤ 1%, Mudança da carga de 20% para 100% | |
| Capacidade de carga desequilibrada | 100% | |
| Desequilíbrio de três fases | ≤ 2%, curto prazo não superior a 4% | |
| Parâmetros laterais de CC | ||
| Intervalo de tensão ((BAT+/-) | DC50V~DC950V | |
| Intervalo de tensão (DC+/-) | DC680V~DC1000V | |
| Voltagem nominal ((BAT+/-) | DC300V | |
| Corrente nominal (BAT+/-) | 100A | |
| Intervalo de corrente | ± 100A | |
| Erro de tensão | ± 1% | |
| Erro atual | ± 1% | |
| Limitador de tensão | Apoio | |
| Limitação da corrente | Apoio | |
| Potência nominal | 30 kW | |
| Potência máxima | 33 kW | |
| Características básicas | ||
| Capacidade de arranque AC e DC | Apoio | |
| Tempo de comutação para a frente e para trás | < 10 ms | |
| eficácia | ≥ 95% | |
| Consumo de energia em estado de espera | < 30 W | |
| Tempo médio entre falhas (MTBF) | >100000 horas | |
| Temperatura de funcionamento | -20°C+45°C (acima de +45°C) | |
| Umidade de trabalho | ≤ 95%RH, sem condensação | |
| temperatura de armazenamento | -40°C+55°C | |
| Umidade de armazenamento | 0 ~ 95%RH | |
| Método de arrefecimento | Refrigeração por ar forçado | |
| Altitude | 3000m | |
| Comunicação | RS485, CAN, Ethernet: contato seco. | |
| Nível de protecção | Proteção IP20 | |
| Ruído | < 70 dB | |
| Peso | 26 kg | |
| Tamanho (H*W*D) 129*436*470mm | ||
