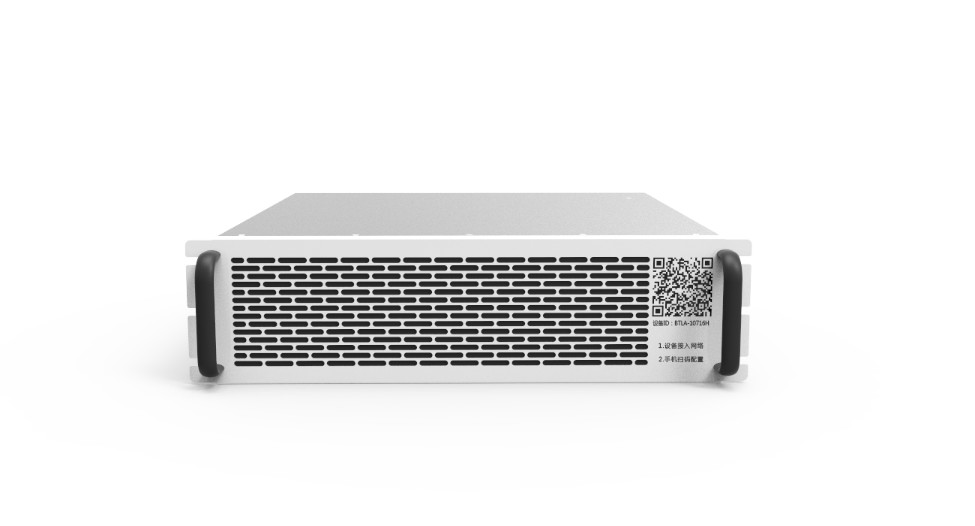

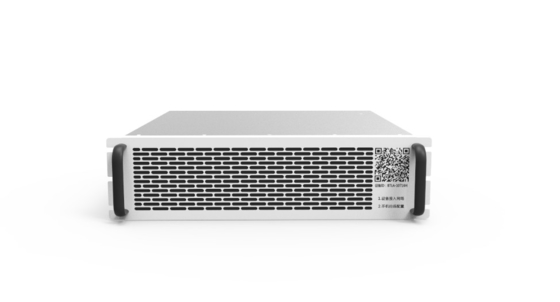

armazenamento de energia Modulo de potência de conversão de corrente alternada para corrente contínua bidirecional 80 kW
| Lugar de origem: | China |
| Marca: | ANE |
| Número do modelo: | O número de veículos deve ser indicado no anexo I. |
| Quantidade de ordem mínima: | 5 |
| Preço: | Exwork: 3,000~6,000 USD |
| Detalhes da embalagem: | Cartão |
| Tempo de entrega: | 45 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 2000 unidades por mês |
|
Informações detalhadas |
|||
Descrição do produto
Módulo de conversão bidirecional AC/DC de 80 kW
80 kW DC 118A DC680V~DC1000V AC / DC Modulo de energia bidirecional para microrredes e sistemas de armazenamento de energia
Este conversor bidirecional de armazenamento de energia AC/DC de 80kW adota um projeto modular, usa um algoritmo de controlo avançado para realizar multi-máquina paralela,e o nível de potência do sistema paralelo cobre 75kW ~ 1MWO módulo possui funções de monitorização local e de programação remota do sistema EMS, com excelente adaptabilidade à carga e adaptabilidade à rede de energia.enquanto o projeto de dutos de ar independentes faz com que ele efetivamente lidar com uma variedade de ambientes de aplicação complexos, o sistema é mais seguro, mais fiável, económico, adaptável ao ambiente.
Características
Segurança
- Alto desempenho de protecção fiável, resistência a altas e baixas temperaturas, humidade, salinidade e outros ambientes adversos
- A tecnologia paralela escalonada, reduz a corrente de ondulação
- Proteção de segurança múltipla, proteção contra sobre/baixa tensão de entrada, ligação anti-reverso de saída, proteção contra curto-circuito, proteção contra sobre-temperatura, detecção de anomalias do ventilador, etc.
- Baixa perda de espera
Alta eficiência
- Valor de PF é ±1 no lado AC, melhorar a capacidade de carga
- A nossa tecnologia patenteada foi adotada para realizar o fluxo bidirecional de energia
- Comutação para a frente e para trás sem problemas
- Alta resposta dinâmica, tempo de comutação de carga total tão baixo quanto 10 ms
- Saída de ampla gama de tensão, alta precisão, resposta dinâmica rápida
Conveniente
- Design modular, fácil de manter e suporta expansão paralela
- Alta densidade de potência, pequeno volume, peso leve
- Com função de interruptor de ligação ou de desconexão
- Suporte de rede de módulos, controlo de funcionamento de telemóvel, simples e intuitivo
- Tecnologia de controlo inteligente multidimensional do ventilador, reduzindo o consumo de energia e o ruído
- DSP conceber e realizar o controlo digital completo
- Pode interagir diretamente com a bateria BMS
- Interface externa é rica, cooperando com o acesso transformador de isolamento
Parâmetro técnico
Módulo de conversão bidirecional AC/DC de 80 kW
|
Modelo |
O número de veículos deve ser indicado no anexo I. |
|
Parâmetros laterais AC |
|
|
Sistema de fiação |
Sistema de três fases de cinco fios |
|
Voltagem nominal |
AC380V |
|
Potência nominal |
80 kW |
|
Intervalo de tensão |
AC380V ± 15% |
|
Intervalo de corrente |
± 123A |
|
Frequência nominal |
50 Hz/60 Hz |
|
Faixa de frequências |
50/60Hz±5Hz |
|
Intervalo de regulação do fator de potência |
± 1 |
|
Teor harmónico de THDi |
≤ 3% |
|
Parâmetros laterais de CC |
|
|
Intervalo de tensão |
DC680V~DC1000V |
|
Intervalo de corrente |
±118A |
|
Erro de tensão |
≤ 1% |
|
Precisão da tensão estabilizada |
≤ 1% |
|
Erro atual |
≤ 1% |
|
Precisão de corrente estabilizada |
≤ 1% |
|
Característica de limitação de tensão |
- Sim, sim. |
|
Característica de limitação da corrente |
- Sim, sim. |
|
Características básicas |
|
|
Interruptor fora da rede/ligado à rede |
Construído |
|
Capacidade de arranque AC e DC |
Apoio |
|
Tempo de comutação para a frente e para trás |
< 10 ms |
|
Eficiência máxima |
980,6% |
|
Capacidade de sobrecarga |
1.1 vezes ≥ 10min, 1,2 vezes ≥ 1min |
|
Tempo de comutação fora da rede/conectado à rede |
< 10 ms |
|
Temperatura de funcionamento |
-20°C+45°C (acima de +45°C) |
|
Umidade de trabalho |
≤ 95%RH, sem condensação |
|
temperatura de armazenamento |
-40°C+55°C |
|
Umidade de armazenamento |
0 ~ 95%RH |
|
Método de arrefecimento |
Refrigeração por ar forçado inteligente |
|
Altitude |
3000m |
|
Comunicação |
RS485, CAN, Ethernet, contato seco |
|
Protecção das ilhas |
Apoio |
|
Característica de protecção |
Proteção de segurança múltipla, proteção contra tensões AC e DC, proteção contra sobrecorrência, proteção contra curto-circuito, proteção contra a corrente contínua, proteção contra a sequência de fases AC,Proteção contra temperaturas excessivas, detecção de anomalias no ventilador, etc. |
|
Nível de protecção |
Proteção IP20 |
|
Ruído |
< 70 dB |
|
Peso |
32 kg |
|
Tamanho (H*W*D) 129*443*470mm |
|
Todos os desempenhos e parâmetros estão sujeitos à confirmação mais recente do nosso departamento técnico.
