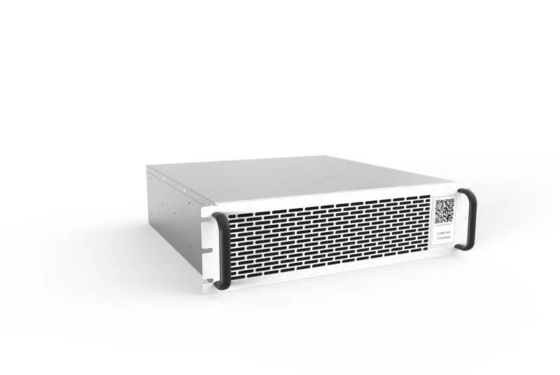

Modulo de alimentação AC DC bidirecional de 100 kW para microrredes e sistemas de armazenamento de energia
| Lugar de origem: | China |
| Marca: | ANE |
| Número do modelo: | PMA100-A011-H |
| Quantidade de ordem mínima: | 5 |
| Preço: | Exwork: 4,000~7,000 USD |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 45 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 2000 pelo mês |
|
Informações detalhadas |
|||
Descrição do produto
Módulo de alimentação bidirecional AC / DC de 100 kW para sistemas de micro-rede e armazenamento de energia
Este conversor bidirecional AC/DC de armazenamento de energia adota um design modular, algoritmo de controle avançado para realizar paralelo multi-máquina e tem função de compensação de potência reativa.A série de produtos tem funções de monitorização local e de programação remota do sistema EMS, com excelente adaptabilidade à carga e adaptabilidade à rede de energia, ao mesmo tempo, o design independente do ducto de ar faz com que possa lidar efetivamente com uma variedade de ambientes de aplicação complexos,O sistema é mais seguro., fiabilidade, adaptabilidade económica e ambiental.
Características
Alta eficiência
- O valor de PF é 0,99 no lado AC, melhorar a capacidade de carga
- A nossa tecnologia patenteada foi adotada para realizar o fluxo bidirecional de energia
- ¢ Alta resposta dinâmica, tempo de comutação de carga total tão baixo como 10 ms
- ¢ Saída de ampla gama de tensão, alta precisão, resposta dinâmica rápida
Segurança
- - 20 °C ~ + 45 °C
- A tecnologia paralela escalonada reduz a corrente de ondulação
- Proteção de segurança múltipla, proteção contra sobre/baixa tensão de entrada, ligação anti-reverso de saída, proteção contra curto-circuito, proteção contra sobre-temperatura, detecção de anomalias do ventilador, etc.
- Tecnologia de controlo inteligente multidimensional do ventilador, reduzindo o consumo de energia e o ruído
- O DSP deve conceber e realizar o controlo digital completo
- Perda baixa em modo de espera
- A interface externa é rica, cooperando com o acesso ao transformador de isolamento
Conveniente
- ¢Construção modular, fácil de manter e de expansão paralela
- ¢ Alta densidade de potência, pequeno volume, peso leve
- ¢Com função de interruptor de rede ligado/desligado
Parâmetro técnico
Módulo de conversão AC/DC bidireccional de 100 kW
| Modelo | PMA100-A011-H |
| Parâmetros do lado AC da rede | |
| Sistema de fiação | Sistema de três fases de cinco fios |
| Voltagem nominal | AC380V |
| Potência nominal | 100 kW |
| Intervalo de tensão | AC380V ± 15% |
| Intervalo de corrente | ±151A |
| Frequência nominal | 50 Hz/60 Hz |
| Faixa de frequências | 50/60Hz±5Hz |
| PF | 0.99 |
| Teor harmónico de THDi | ≤ 5% |
| Parâmetros do lado AC fora da rede | |
| Voltagem nominal | 380Vac |
| Intervalo de tensão | 380Vac±15% |
| Precisão da tensão | ≤ 1% |
| Frequência de saída | 50/60Hz±5Hz |
| THDu | Carga da linha ≤ 2% |
| Parâmetro do lado de CC | |
| Intervalo de tensão | DC680V~DC1000V |
| Intervalo de corrente | ± 147A |
| Erro de tensão | ≤ 1% |
| Precisão da tensão estabilizada | ≤ 1% |
| Erro atual | ≤ 1% |
| Precisão de corrente estabilizada | ≤ 1% |
| Características básicas | |
| Interruptor fora da rede/ligado à rede | Construído |
| Capacidade de arranque AC e DC | Apoio |
| Tempo de comutação para a frente e para trás | < 10 ms |
| Eficiência máxima | 980,8% |
| Capacidade de sobrecarga | 1.1 vezes ≥ 10min, 1,2 vezes ≥ 1min |
| Tempo de comutação fora da rede/conectado à rede | < 10 ms |
| Temperatura de funcionamento | -20°C+45°C (acima de +45°C) |
| Umidade de trabalho | ≤ 95%RH, sem condensação |
| temperatura de armazenamento | -40°C+55°C |
| Umidade de armazenamento | 0 ~ 95%RH |
| Método de arrefecimento | Refrigeração por ar forçado inteligente |
| Altitude | 3000m |
| Comunicação | RS485*1, CAN*2, LAN*1 |
| Protecção das ilhas | Apoio |
| Característica de protecção | Proteção de segurança múltipla, proteção contra tensões AC e DC, proteção contra sobrecorrência, proteção contra curto-circuito, proteção contra a corrente contínua, proteção contra a sequência de fases AC,Proteção contra temperaturas excessivas, detecção de anomalias no ventilador, etc. |
| Nível de protecção | Proteção IP20 |
| Ruído | < 70 dB |
| Peso | 40 kg |
| Tamanho (H*W*D) 129*443*500mm | |
Todos os desempenhos e parâmetros estão sujeitos à confirmação mais recente do nosso departamento técnico.
