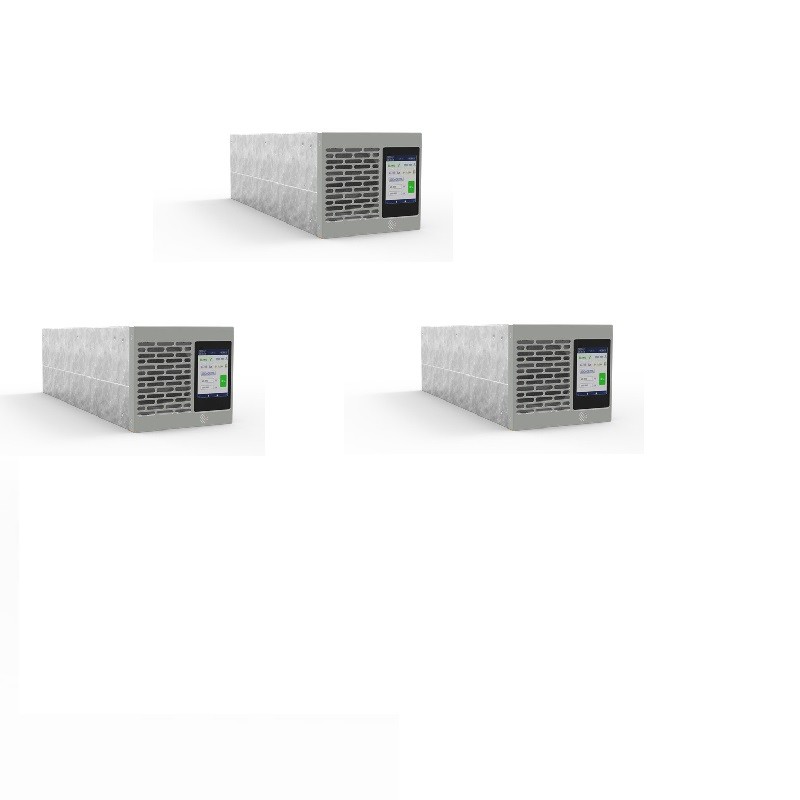

Módulo de conversor bidirecional AC/DC isolado de alta frequência DPS de 6 kW
Descrição do produto
O nosso módulo de conversão bidirecional apresenta transferência de energia de duas vias, alta gama de tensão de saída, alta precisão e rápida resposta dinâmica.A cobertura bidirecional é mais segura durante o trabalhoProteção de segurança múltipla, incluindo proteção de entrada sobre e sob tensão, ligação de saída anti-reverso, proteção contra curto-circuito,sobre a proteção de temperatura e detecção anormal de dutos de vento e assim por dianteO projeto modular, a fácil manutenção e a expansão paralela da capacidade são favoráveis.
Características
Usando o mais recente design de hardware otimizado, algoritmo de controlo avançado e processo de fabricação avançado,A fonte de alimentação bidirecional isolada HF é especialmente desenvolvida para equipamentos de ensaio de baterias de lítio, alimentação analógica AC e DC, carga electrónica de feedback, equipamento de carregamento e descarga de EV e equipamento de armazenamento de energia.Pode satisfazer a ocasião da transformação energética de duas vias, e tem função de isolamento de alta frequência, maior segurança. Ao mesmo tempo, o produto está equipado com função de comutação on-grid/off-grid, e o tempo de comutação não é superior a 10 ms,que pode ser aplicado em mais ocasiões.
Parâmetro técnico
Parâmetros laterais AC
| |
PMA006-A011-LI |
|
· Potência nominal de entrada
|
6 kW |
|
| Conexão |
Sistema de três fios monofásico |
|
| Intervalo de tensão |
220Vac±15% |
|
| Frequência e faixa nominal |
45 ∼ 65 Hz ((Rede de alimentação adaptativa 50/60 Hz) |
| Intervalo de regulação do fator de potência |
± 1 |
| THDi |
≤ 5% |
Parâmetros laterais de CC
| |
PMA006-A011-LI |
|
| · Tensão nominal |
60Vdc |
|
| · Corrente nominal |
100A |
|
| Intervalo de tensão |
2.5Vdc-100Vdc |
|
| Intervalo de corrente |
± 100A |
|
| Precisão da tensão |
00,1% F.S. |
| · Precisão actual |
00,1% F.S. |
| Limitador de tensão |
- Sim, sim. |
| · Limitação da corrente |
- Sim, sim. |
Características básicas
| |
Descrição |
| Função de arranque AC/DC |
- Sim, sim. |
| Alterar o tempo para a frente e para trás |
≤ 10 ms |
| · Eficiência máxima |
92% |
| P*P*D |
129*143*415 mm |
| · Peso ((kg) |
7.5 kg |
Condições ambientais
| · Intervalo de temperatura de funcionamento |
°C |
-20°C~+45°C |
|
· Intervalo de umidade de trabalho
|
% RH |
< + 95 |
Umidade relativa, não condensante |
| Temperatura de armazenamento |
°C |
-40 ~ +55 |
|
| · Umidade de armazenamento |
% RH |
0 ~ + 95 |
Umidade relativa, não condensante |
| · Modo de arrefecimento |
- |
· Refrigeração forçada por ar |
|
| · Altitude |
m |
3000 |
|
| · Grau de protecção |
- |
Proteção IP20 |
|
| · Ruído |
dB |
< 70 |
|
Comunicação
| Modo de comunicação |
- |
· CAN, RS485, Ethernet, contacto seco |
|
| Sinal de notificação |
- |
Vários sinais de protecção, sinais de tensão e de corrente |
|
| Sinal de recepção |
- |
Em sinal desligado |
|
|
