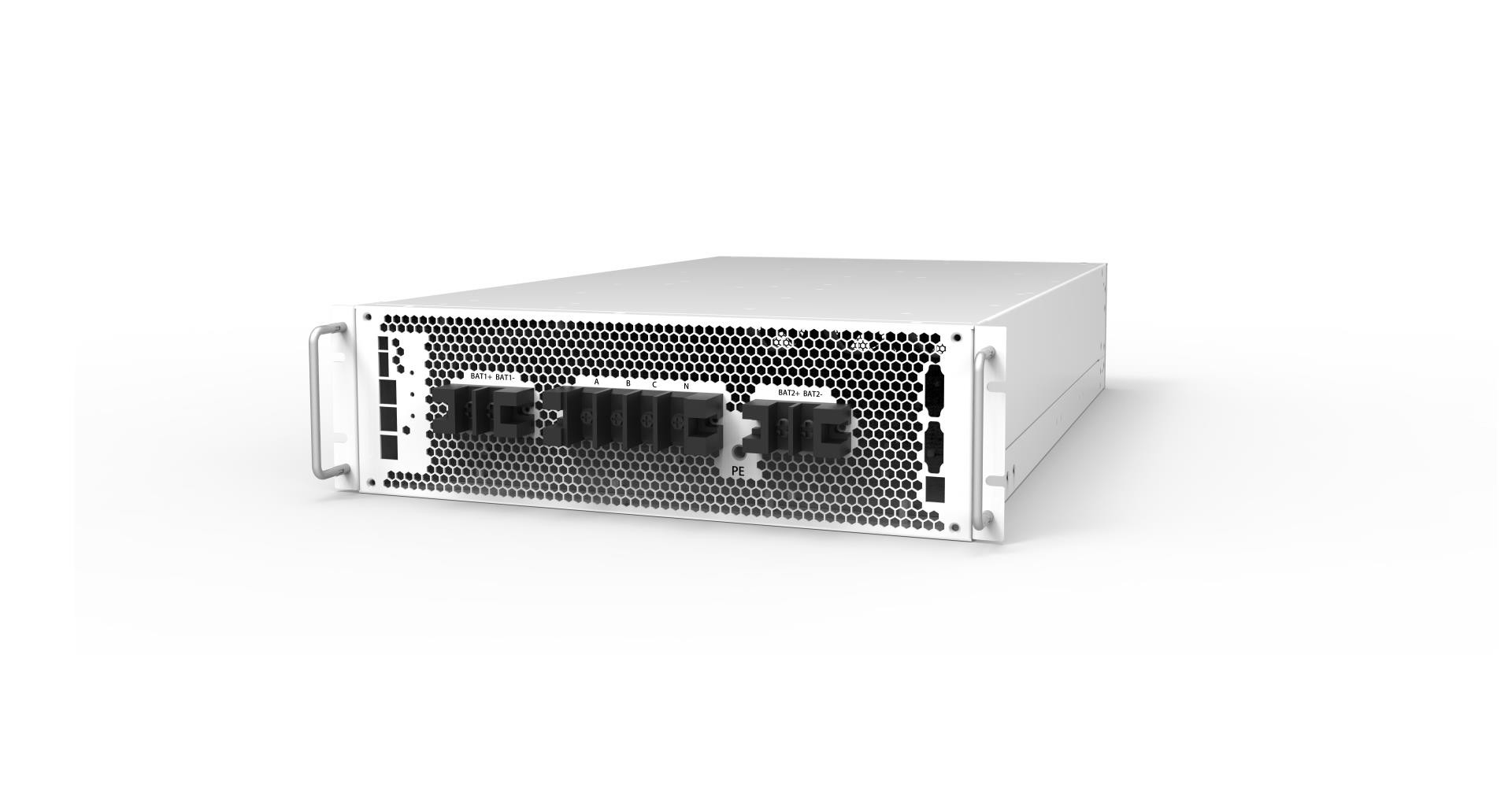

Conversor AC DC bidirecional ligado à rede 70kW 68dB Ruído baixo

Tipo de sistema de armazenamento de energia para micro-redes

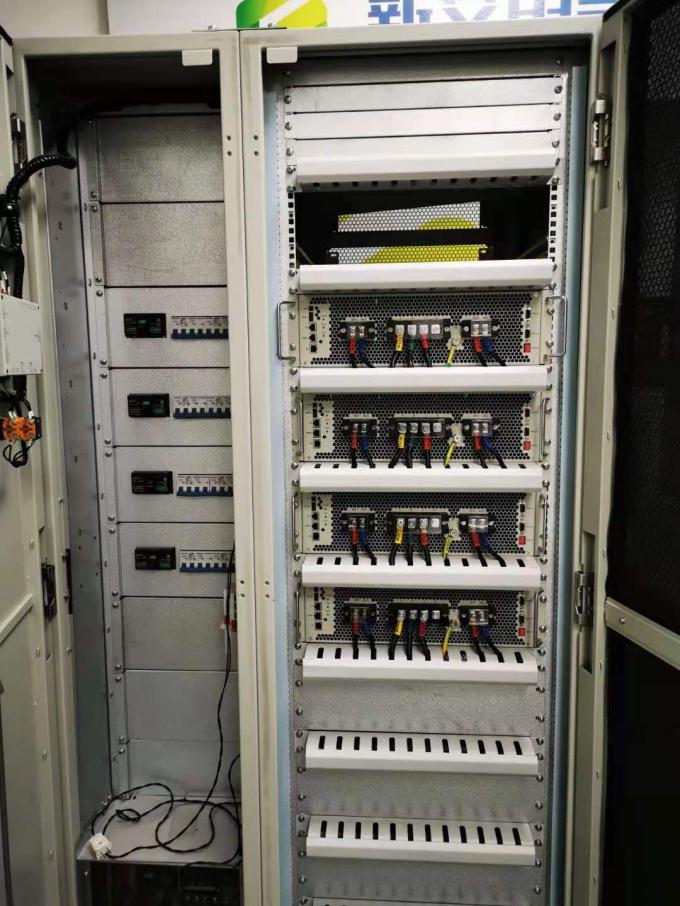

Os conversores de armazenamento de energia da série ANE podem realizar convenientemente a rede paralela de vários equipamentos para formar um sistema de armazenamento de energia de pequeno e médio porte,que possui as características de um arranjo flexível, instalação e manutenção convenientes, e é especialmente adequado para cenários de aplicação de armazenamento de energia distribuído e aplicações gerais de clientes industriais e comerciais.Com sistema de monitorização, o ecrã táctil pode ser externo, e será conveniente construir um pequeno sistema de armazenamento de energia.

Características

• Projeto de tensão de corrente contínua: 600V~900V
• Adaptável a uma variedade de tensões de rede: AC380V/400V/415V.
• Design de três níveis, baixos harmônicos.
• Pequeno volume, menos espaço ocupado e instalação conveniente.
• Conversão carga/descarga inferior a 20 ms.

Parâmetros técnicos:

Classe de modelo MASI-70KR1

Parâmetros do lado CC

Intervalo de tensão DC600V DC900V Canal de corrente contínua n.o 1 Corrente nominal 110A Gerenciamento de carregamento Carregamento em 3 estágios

Parâmetros do lado AC na rede

Grid Type 3P+PE Rated Power 70kW Rated Voltage 380V Rated Current 106A Voltage Range -15%～+15% Rated Frequency 50Hz/60Hz 4 / 4 Frequency Range ±3Hz Power Ratio -1~+1 Output harmonic wave ≤3% ENVIREMENT Temperature -25℃～55℃(Over 45℃ derating ) Relatively humidity 0％RH～95％RHAtitude de trabalho sem condensação A 45 °C, 2000m (sem degradação), 2000m ~ 4000m degradação Ruído < 65dB Interface de comunicação RS485,CAN,LAN Tipo de instalação Montagem de rack Eficiência máxima 98.5% Classe EMC A Tipo isolado Tipo não isolado Graus de proteção IP20 Tipo de arrefecimento Ar de arrefecimento, regulação inteligente da velocidade do ventilador Tamanho 435*135*700mm ((W*H*D) Peso 35kg

Meio Ambiente

Temperatura de funcionamento-25°C55°C ((≥45°Redução da potência de saída)

Temperatura de armazenamento: -40°C~70°C (sem bateria) Umidade relativa 0%RH~95%RH, sem condensação

Altitude de trabalho 45°C时,2000m ((sem influência),2000m ≈4000m de potência de saída

Ruído < 68 dB

Comunicação e gestão

Interface de comunicação RS485,CAN,LAN,REPO

Protocolo de comunicação CAN, ModBusTCP, ModBusRTU

Instalação: Pendente à parede Eficiência máxima: 98,2% EMC: Certificação Classe A: G99/CE/CQC

Isolamento: Revestimento não isolado: IP20I,P32

Refrigeração:Refrigerador de ar forçado com módulo de ventilador substituível

Tamanho ((W*H*D) ((mm) 435*135*630460*190*750 Peso ((kg): 35

Todos os desempenhos e parâmetros estarão sujeitos à confirmação mais recente do nosso departamento técnico

.
