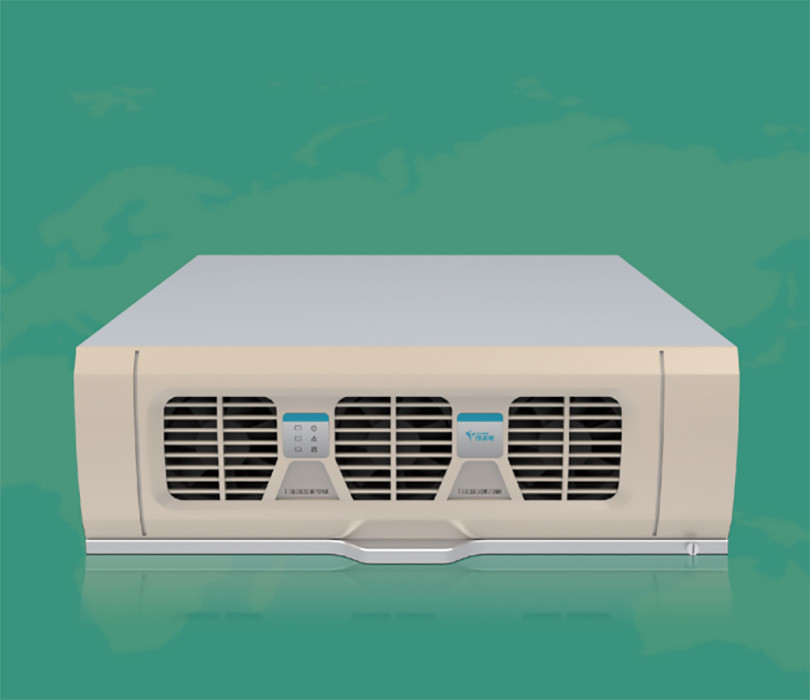

Conversor bidireccional de corrente alternada e corrente contínua de micro-rede com proteção de ilha
| Lugar de origem: | China |
| Marca: | ANE |
| Certificação: | CE，IEC 50549 |
| Número do modelo: | PMA030-A011-H |
| Quantidade de ordem mínima: | 10 |
| Preço: | FOB: 800 USD~10,000 USD |
| Detalhes da embalagem: | Cartão |
| Tempo de entrega: | 30 dias úteis |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 20000 por mês |
|
Informações detalhadas |
|||
Descrição do produto
Módulo de conversão bidirecional AC DC de 30 kW para sistema de micro-rede / sistema de armazenamento de energia
Características:
- Com funções inteligentes de compensação de potência reativa e de compensação harmônica, melhorar efetivamente a qualidade da rede elétrica;
- Com proteção contra ilhamento e baixa tensão de condução (regulavel);
- Operação inteligente para a frente e para trás para melhorar a fiabilidade do sistema;
- O projeto DSP inteligente permite o controlo digital completo do módulo de conversão de armazenamento de energia e determina a elevada fiabilidade do controlo;
- Proteção de segurança múltipla, sobrevoltagem AC e DC, proteção contra subvoltagem, proteção contra curto-circuito, proteção contra sobre-temperatura, detecção de anomalias do ventilador;
- Eficiência de até 98,3%, reduzindo consideravelmente a perda da máquina, poupança de energia e protecção do ambiente, fiável e durável;
- A tecnologia avançada de correção do fator de potência ativa é utilizada para reduzir as interferências harmônicas na rede elétrica, que é superior aos padrões de aplicação industrial;
- Com capacidade de carga de meia onda, três fases com 100% de carga desequilibrada, boa adaptabilidade à carga;
- A comunicação externa do módulo inclui contatos CAN, 485 e secos, que se conectam perfeitamente aos sistemas externos;
- O módulo possui múltiplas interfaces de amostragem externamente, que podem ser coordenadas com o sistema do cliente ou utilizando o módulo opcional de comutação off-grid/on-grid para realizar o off-grid,Função de comutação ligada à rede.
O módulo de conversão de armazenamento de energia ANE de 30 kW adota um projeto modular, com modos off-grid, grid-connected e rectifier e pode ser alternado de forma inteligente entre os três modos,e tem compensação de potência reativa e compensação harmónicaO algoritmo de controlo avançado é utilizado para realizar a ligação paralela de várias máquinas, e o nível de potência do sistema paralelo abrange 50 kW-1000 kW.O módulo adota a nova geração de controlo digital DSP, com excelente adaptabilidade à carga e adaptabilidade à rede eléctrica. Ao mesmo tempo, o projeto do conduto de ar independente permite ao módulo lidar eficazmente com vários ambientes de aplicação complexos,O funcionamento do sistema é mais seguro, mais fiável, e a sua adaptabilidade económica e ambiental é mais forte.
Parâmetro técnico
| Modelo | TIB3830M70NK | |
| Parâmetros de ligação da rede lateral AC | ||
| Voltagem nominal | AC380V | |
| Potência nominal | 30 kW | |
| Potência máxima | 33 kW | |
| Intervalo de tensão | AC380V ± 15% | |
| Intervalo de corrente | ± 45A | |
| Frequência nominal | 50 Hz | |
| Faixa de frequência | 45 Hz ~ 55 Hz | |
| Faixa ajustável do fator de potência | - 0,99 a 0.99 | |
| Componente de corrente contínua | ≤ 0,5% | |
| Teor harmónico de THDi | ≤ 5% | |
| Parâmetros do lado AC fora da rede | ||
| Voltagem nominal | AC380V | |
| Frequência nominal | 50 Hz | |
| Precisão da tensão estabilizada | ≤ 1% | |
| Intervalo de regulação da tensão | AC380V ± 15% | |
| Fator de potência | > 099 | |
| Teor harmónico de THDu | ≤ 3% | |
| Resposta dinâmica | ≤ 60 ms | |
| Voltagem de saída componente CC | ≤ 0,5% | |
| Intervalo de transição de tensão | ≤ 1%, Mudança da carga de 20% para 100% | |
| Capacidade de carga desequilibrada | 100% | |
| Desequilíbrio de três fases | ≤ 2%, curto prazo não superior a 4% | |
| Parâmetro do lado de CC | ||
| Intervalo de tensão | DC50V ~ DC700V | |
| Intervalo de tensão de funcionamento fora da rede | DC220V ~ DC700V | |
| Intervalo de tensão de carga total | DC600V ~ DC700V | |
| Intervalo de corrente | ±50A | |
| Erro de tensão | ≤ 0,5% | |
| Precisão da tensão estabilizada | ≤ 0,5% | |
| Erro atual | 0.3A@0-30A,±1%@30A-50A | |
| Precisão de corrente estabilizada | ≤ 1% | |
| Limitador de tensão | Apoio | |
| Limitação da corrente | Apoio | |
| Coeficiente de ondulação |
O valor efetivo não excede ± 0,5%, o valor de pico para pico não excede ± 1%. |
|
| Potência nominal | 30 kW | |
| Potência máxima | 33 kW | |
| Características básicas | ||
| Capacidade de arranque AC e DC | Apoio | |
| Tempo de comutação para a frente e para trás | < 10 ms | |
| eficácia | ≥ 97,2% | |
| Capacidade de sobrecarga | 1.1 vezes ≥ 10min, 1,2 vezes ≥ 1min | |
| Consumo de energia em estado de espera | < 30 W | |
| Tempo médio entre falhas (MTBF) | >100000 horas | |
| Temperatura de funcionamento | -25°C+55°C (acima de +50°C) | |
| Umidade de trabalho | ≤ 95%RH, sem condensação | |
| temperatura de armazenamento | -40°C+70°C | |
| Umidade de armazenamento | 0 ~ 95%RH | |
| Método de arrefecimento | Refrigeração por ar forçado inteligente | |
| Altitude | 2000m | |
| Comunicação | RS485, CAN | |
| Compensação de potência reativa | Apoio | |
| Nível de protecção | Proteção IP20 | |
| Ruído | < 75 dB | |
| Peso | 23.5 kg | |
| Tamanho (W*D*H) 430mm*500mm*130mm | ||
